ELECTROBOMBAS

¿QUE SON LAS ELECTRO BOMBAS?

Las electrobombas son un tipo de bombas hidráulicas que se caracterizan por ser accionadas a través de un motor eléctrico. Se emplean para transformar la energía con la que se activan en energía del fluido incompresible que mueve. Este fluido puede ser tanto líquido como una combinación de líquidos y sólidos.

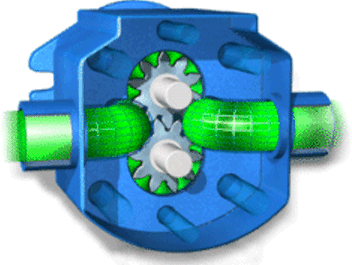

Resultado de imagen para ELECTROBOMBAS CON MOVIMIENTO GIF

FUNCIONAMIENTO DE UN ELECTRO BOMBA

Esta electrobomba recoge agua de un depósito para llevarla a un nivel superior donde se almacenará. En este nivel superior es necesario que existan unos sensores capaces de discernir cuando el agua a llegado a un nivel máximo (en cuyo caso se deberá detener el funcionamiento), o cuando va a sobrepasar un nivel mínimo. Entre estos dos niveles es cuando debe funcionar la bomba. El sistema consta también de un relé térmico, cuya función es impedir que funcione en condiciones de calentamiento anómalas y además permitir el arranque con la mayor rapidez y seguridad posibles. Todos estos datos aparecen representados en el esquema del sistema que se pretende realizar:

Para realizar el sistema de control que regula este tipo de dispositivo se utilizará un cuadro de mandos en el que existen unos controles que realizan las siguientes funciones:

Botón de On, como condición imprescindible para que el sistema funcione.

Botón de Off, como condición suficiente para parar el sistema.

Botón de Rearme, que como su propio nombre indica sirve para reactivar el sistema trás una parada.

Luz verde indicadora del correcto funcionamiento del sistema.

Luz roja indicadora de la parada de emergencia.

Todos estos detalles se pueden apreciar en la siguiente figura del cuadro de mandos:

Como todo sistema lógico, dispone de unas entradas y unas salidas, cada una representando una determinada función, como se muestra en la siguiente tabla:

Antes de proceder a describir el código, es necesario explicar que se ha hecho uso de las denominadas «marcas», en este caso representadas por M0.0 y M0.1. Las marcas se crean para facilitar el código, no teniendo que esquematizar siempre que representan. En este caso representan los llamados biestables, capaces de permanecer en uno de los estados posibles durante un tiempo indefinido en ausencia de perturbaciones. Esta característica es ampliamente utilizada para memorizar información. El esquema de estas puertas lógicas es que se reproduce a continuaci

Con esta información se puede describir el código global. Se ha separado en tres segmentos distintos, cada uno correspondiente a las tres salidas que pueden verse en la tabla (Luz de control de la bomba, luz de funcionamiento del sistema, luz del indicador de emergencia). De tal manera que al ir simulando cada situación, podremos observar directamente la respuesta en cada segmento, y deducir de ello el estado del sistema.

En la imagen 1 se aprecia el sistema parado, como puede comprobarse en el cuadro de diálogo inferior no aparece ningún tic sobre las casillas.

En la imagen 2 se acciona la entrada E0.1 y se observa como las cajas A2.0 y A2.1 se bordean de color verde, esto significa que las salidas correspondientes se han activado.

En la imagen 3 se quita la acción sobre la entrada E0.1 y, debido al biestable se almacena en memoria el estado de funcionamiento anterior, quedando el sistema como la imagen 2.

En la imagen 4 activamos la entrada E0.3, es decir, el agua ha llegado al nivel marcado como máximo. La bomba deja de funcionar pero la luz de funcionamiento (A2.1) sigue encendida.

En la imagen 5 se pulsa el botón de Off, y tanto las luces de la bomba como la de funcionamiento se apagan.

En la imagen 6, volviendo a activar la entrada E0.1, se activa también el relé térmico, es decir, la parada de emergencia, comprobando que no hay ninguna salida.

En la imagen 7, para reactivar el estado normal del sistema respecto al representado en la imagen 6, es necesario pulsar el botón de rearme E0.6. Se observa como se vuelven a activar las salidas A2.0 y A2.1.

INSTALACIÓN EN TANQUES DE AGUA

TERMOSTATO

¿QUE ES UN TERMOSTATO?

Un termostato es un componente de sistema de control simple que abre o cierra un circuito eléctrico en función de la temperatura. Su versión más simple consiste en una lámina metálica como la que utilizan los equipos de aire acondicionado para apagar o encender el compresor.

DESCRIPCIÓN DE UN TERMOSTATO

¿Cómo funciona un termostato?

La función principal de un termostato es regular la temperatura de nuestro hogar. Funciona al contrario de la temperatura del momento. Si hace frío provoca una subida de la temperatura y si hace calor la reduce.

TIPOS DE TERMOSTATO

1. Termostato Analógico

Los termostatos de ambiente analógico son los termostatos de toda la vida. El de la ruedecita, el que teníamos en las casas hace 30 años y aún vemos en alguna. Se ubican en la pared y nos sirven para controlar las válvulas de gas, zonales, bombas, radiadores o calderas.

El funcionamiento de un termostato analógico es simple. Nos permite ajustar la temperatura de la vivienda manualmente y cómo he comentado, son de ambiente, miden la temperatura de la zona par ser más eficientes.

Seamos sinceros, son limitados y no tienen en cuenta factores como la temperatura exterior, el horario del día o si estamos en casa. Su utilidad y ahorro queda muy restringido y en un descuido puede hacer que gastemos todo lo que hemos podido ahorrar durante días sin usarlo.

2.Termostato Digital para calefacción

Un poco más avanzado que el anterior y con una pantalla LCD de cristal líquido en blanco y negro que nos indica la temperatura actual en la casa. Así distinguimos a simple vista los termostatos digitales.}

Nos permiten ajustar la temperatura de la vivienda consiguiendo una eficiencia energética del hogar. Este termostato es útil cuando tú manualmente realizas cambios en la temperatura para ajustarla a la deseada.

Su funcionamiento es simple, tú modificas la temperatura a través de los dos botones que encontrarás, la caldera recibe la señal y se pone en acción. Son sencillos y no requieren de demasiado conocimiento.

3.Termostato programable

Aquí entramos ya en sistemas más avanzados. Los conocidos como termostatos programables o cronotermostatos.

Con estos termostatos programables tal y cómo dice su nombre, podrás programar la temperatura de tu hogar durante el tiempo que determines. Se consigue reducir un consumo interesante y evitar posibles cabreos al asegurarte que se apagará a la hora que determines. Con estos termostatos no corres el riesgo de dejar la calefacción encendida por la noche.

4.Termostato inalámbrico

Son termostatos programables o inteligentes que no van colocados a la pared, por lo que no son fijos. Podemos utilizarlos en otras estancias de nuestra casa con la ventaja que eso nos conlleva. Por ejemplo, por la noche dejarlo en la mesita y cambiar la temperatura desde la cama.

5.Termostatos modulantes

El último de los tipos de termostatos para calderas es el más complejo. Estos termostatos pueden ser termostatos programables, inalámbricos o inteligentes con wifi.

¿Entonces qué les diferencia del resto? El tipo de caldera que utilizan. Trabajan con calderas de condensación que funcionan diferente a las normales.

¿Entonces qué les diferencia del resto? El tipo de caldera que utilizan. Trabajan con calderas de condensación que funcionan diferente a las normales.

6.Termostatos para aire acondicionado

Existe otra gama de termostatos que van dirigidos a darnos el placer de pasar un verano fresquito en casa.

Igual que los termostatos para la calefacción, estos termostatos tienen la misma variedad: los hay analógicos, digitales, programables y con wifi.

Cuentan con las mismas ventajas e inconvenientes que los otros. El principal inconveniente es que hay menos variedad de termostatos y no todos nos sirven para utilizar en ambos aparatos. Esto hace que debemos comprar un termostato para cada tipo de aparato.
